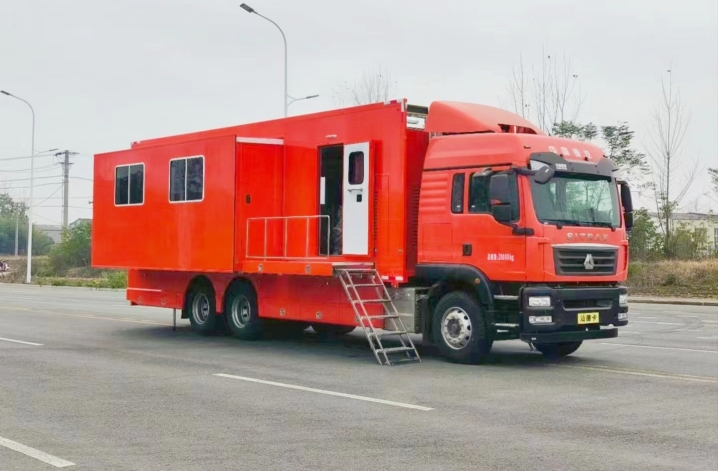

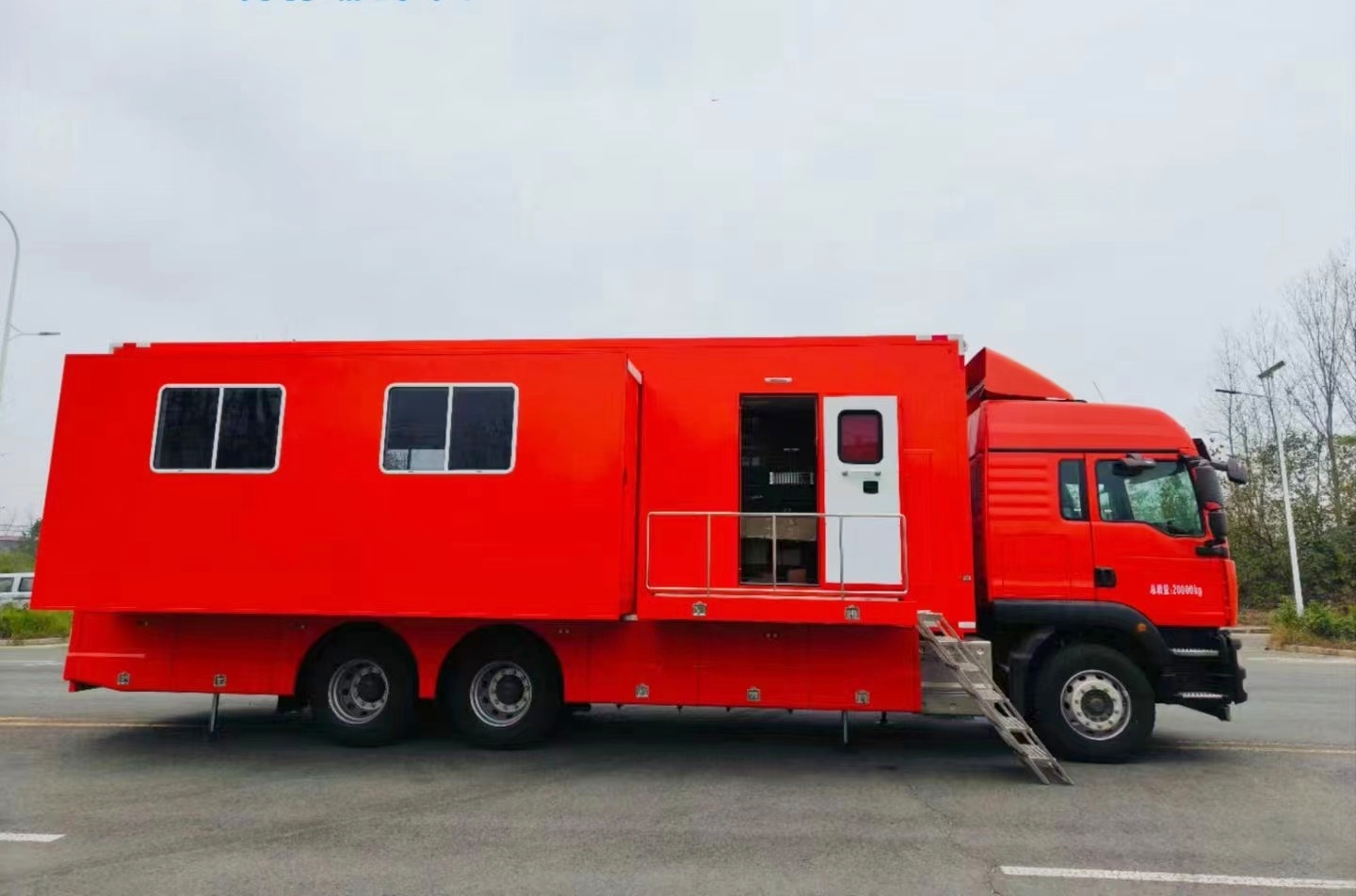

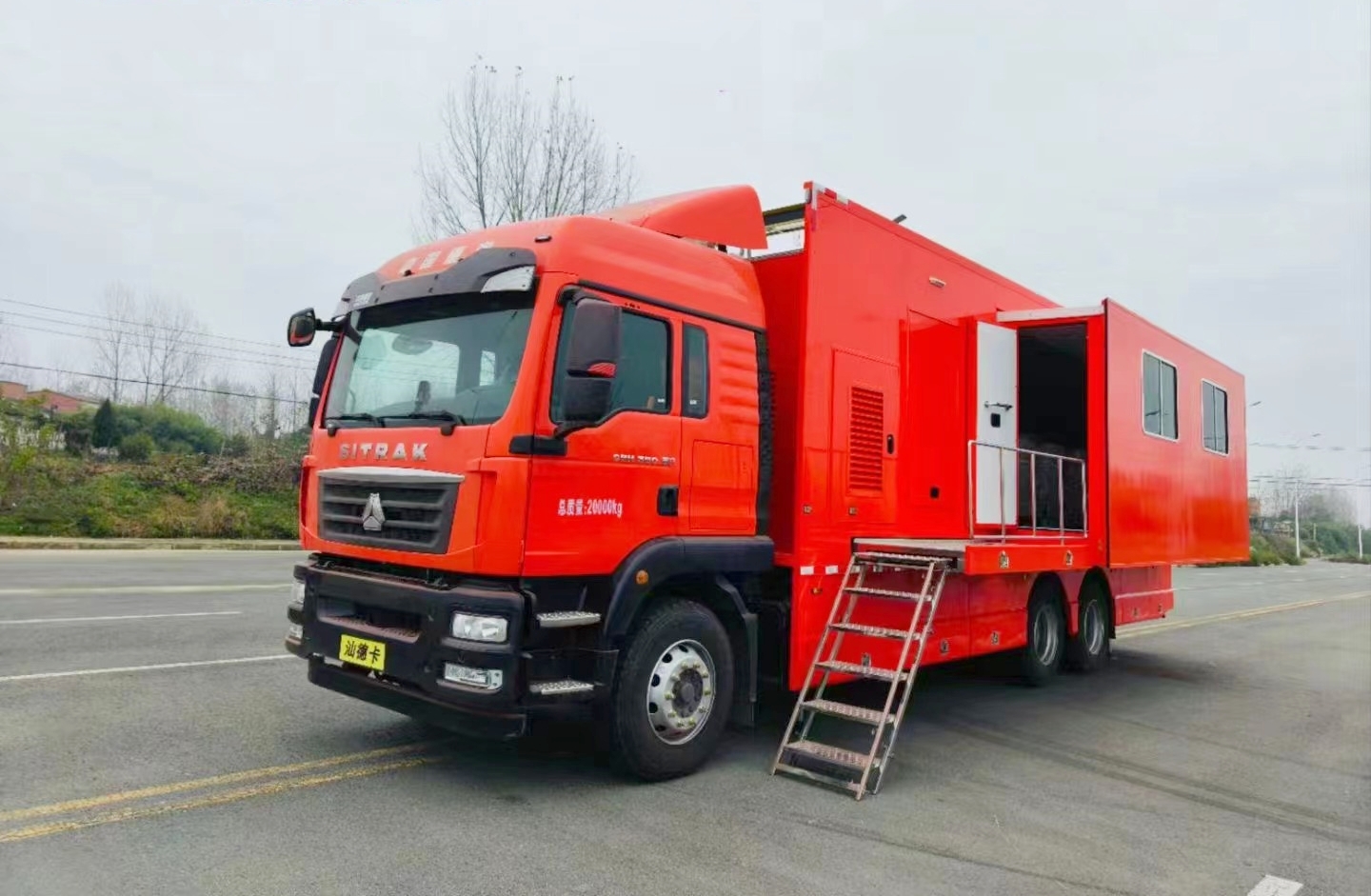

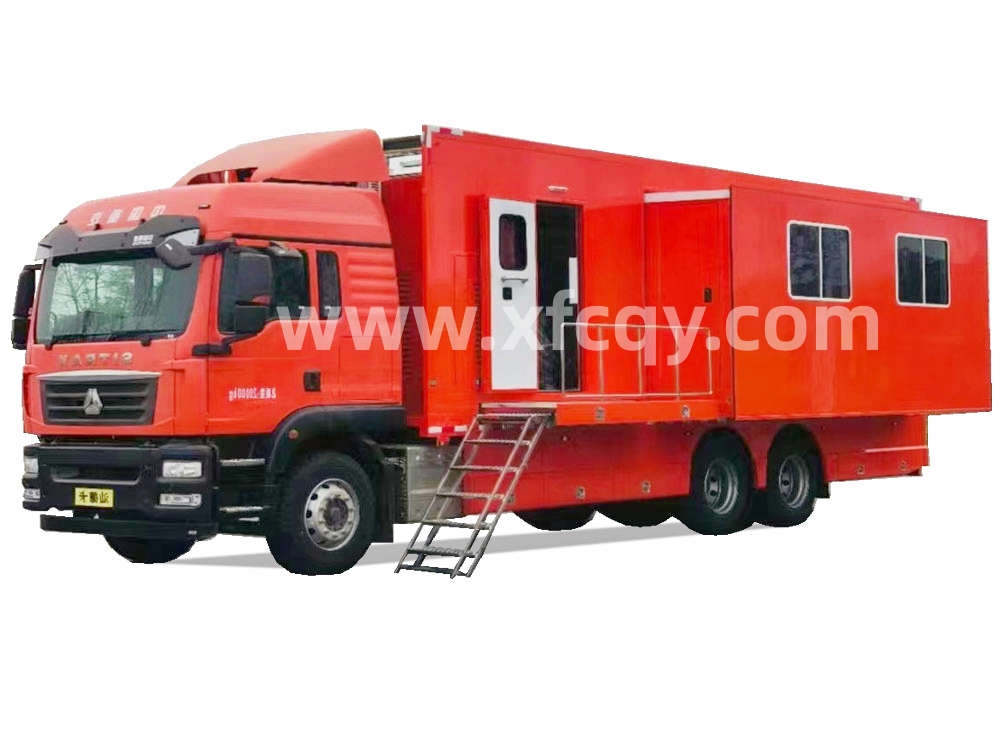

汕德卡應急通訊指揮車
產品底盤型號：ZZ5266XXYN504GF1K
車型價格：180000 元
銷售經理：欽經理
咨詢熱線：138-7286-0509
銷售經理：王經理
咨詢熱線：139-7179-4417
辦公電話：0722-3303228
圖文傳真：0722-3303228
公司地址：湖北省隨州市北郊星光工業園特1號
一、汕德卡應急通訊指揮車介紹
通信指揮車用于應急救援工作，可在救援期間第一部到達現場進行指揮工作，是以車輛為載體的移動指揮中心系統設備。在車輛改裝中，未對底盤關鍵總成部件（如發動機、前橋、后橋等）進行改動，不影響底盤的穩定性、平順性、制動性，而對底盤的改裝均優先采用無損改裝，不對車身鈑金進行焊接，所有改裝安裝件均采用螺栓連接，保證改裝件可拆卸，改裝后對原底盤結構沒有任何改動。
我公司生產的通信指揮車基于汕德卡ZZ5266XXYN504GF1K型廂式運輸底盤改裝，該底盤變速箱為手動變速箱，最高車速89km/h，發動機型號為MC07H.35-60，發動機排量：7360ml，排放國Ⅵ標準。消防通信指揮車以汕德卡ZZ5266XXYN504GF1K型廂式運輸底盤作為改裝平臺，保證工作人員擁有寬敞舒適的工作環境，并且為系統的運行和維護提供符合技術要求的環境條件。在保持整車優良性能的前提下對車輛進行改裝而成，實現符合用戶使用要求的工作環境、使用功能而量身定制的特種專用車輛。消防通信指揮車具備通信組網功能和指揮通信與情報信息采集功能。通過高清晰、低照度車載云臺攝像機，可實現全天候、多方位、大范圍的現場監控功能。通過車載硬盤錄像機，可以對現場的情況進行適時錄像、錄音記錄，以便日后進行調查，并可通過USB接口及數據端口與其他存儲設備相連接，進行現場刻錄，便于錄像資料的及時、有效保存。車載液晶電視可集中顯示系統采集到的信息，便于領導實時掌握事發現場的各種情況，可以及時指揮調度，正確決策。
整車性能符合《機動車運行安全技術條件（GB7258-2017）》、《汽車外廓尺寸限界（GB1589-2016）》、GB 50054-95 《低壓配電設計規范》；整車外廓尺寸、軸荷及質量應符合GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》的規定；整車設計滿足《消防通信指揮系統設計規范》（GB 50313-2013）。
另外提供多種通信車、通訊指揮車定制需求，根據用戶實際需求設計圖紙?zhí)峁┒喾N完美的用車方案。
二、汕德卡應急通訊指揮車主要參數表
|
名稱
|
技術參數及要求
|
|
外廓尺寸
|
11200×2550×3950mm
|
|
總質量
|
20500kg
|
|
整備質量
|
20370KG
|
|
接近角/離去角
|
16/8°
|
|
最小轉彎直徑
|
12m
|
|
發動機
|
車輛發動機應采用壓燃式、高壓共軌、增壓中冷、直噴、直列、四缸
|
|
最大扭矩
|
327
|
|
變速箱
|
手動變速箱
|
|
發動機額定功率
|
257kW
|
|
最高車速
|
89km/h
|
|
軸距:mm
|
5375+1400
|
|
排放標準
|
國Ⅵ
|
|
乘員人數
|
2
|
|
底盤驅動形式
|
6*4
|
|
輪胎數
|
10
|
|
轉向形式
|
方向盤
|
|
前懸/后懸
|
1450/2975
|
|
防抱死系統
|
有
|
|
軸荷
|
1760/2040
|
三、汕德卡應急通訊指揮車車體改裝設計
系統功能
（1）基礎車型
此車基礎車型根據用戶現有車型作為改裝平臺，保證工作人員擁有寬敞舒適的工作環境，并且為系統的運行和維護提供符合技術要求的環境條件。在保持整車優良性能的前提下對車輛進行改裝而成，實現符合用戶使用要求的工作環境、使用功能而量身定制的特種專用車輛。
（2）通訊系統
無線專網通訊系統，通過配備專網車載臺可在專網情況下實現指揮中心與指揮車之間的通訊聯系。該系統可以實現快速、靈活的現場指揮調度。同時，無線公網通訊系統也可實現車與指揮中心的聯系。
（3）廣播系統
采用高質量功率放大器，通過 4 臺 40W的大喇叭陣，進行大范圍的壓制性廣播。還可利用無線話筒實現更加靈活的指揮方式。本車配備的大功率廣播系統功率 80W，聲音定向傳輸距離遠。
（4）計算機及控制系統
該系統充分發揮了計算機中央控制的功能，進行數據的傳遞與交換，為現場指揮調度帶來極大的方便。
（5）現場監控系統
通過高清晰、低照度車載云臺攝像機，可實現全天候、多方位、大范圍的現場監控功能。通過車載硬盤錄像機，可以對現場的情況進行適時錄像、錄音記錄，以便日后進行調查，并可通過 USB接口及數據端口與其他存儲設備相連接，進行現場刻錄，便于錄像資料的及時、有效保存。車載液晶電視可集中顯示系統采集到的信息，便于領導實時掌握事發現場的各種情況，可以及時指揮調度，正確決策。
（6）供電系統
通過專用大容量蓄電池、智能充電機、在線式 UPS電源、為車內設備提供交、直流電源。專用車載外接電源，可通過進口防水插座直接與市電連接，在具有市電條件的現場，指揮車可方便地使用市電進行工作，而且還可為車載蓄電池組進行充電。
（7）警示系統
警示系統選用公安專用的長排爆閃警燈警報器，在車頂周圍配備雙色爆閃燈，該車配備的警示設備為指揮車提供可靠、穩定、全方位的警示效果，且增強了指揮車的威武氣勢，突出了其在現場的震懾地位。
（8）多功能車頂承重平臺
對車輛頂部及車內進行了特別加強改造，為車頂加裝了承重不銹鋼平臺裝置，通過尾部不銹鋼上車樓梯，便于對車頂各種設備進行檢修、維護，該平臺具備較大的強度，可充分保證車頂設備安裝可靠，確保維護人員安全可靠工作。
（9）圖像傳輸系統
利用車輛上安裝的 4G圖像傳輸設備，實現指揮車 --- 指揮中心間的圖像傳輸，以便中心及時了解現場情況，正確指揮、決策。
方案設計

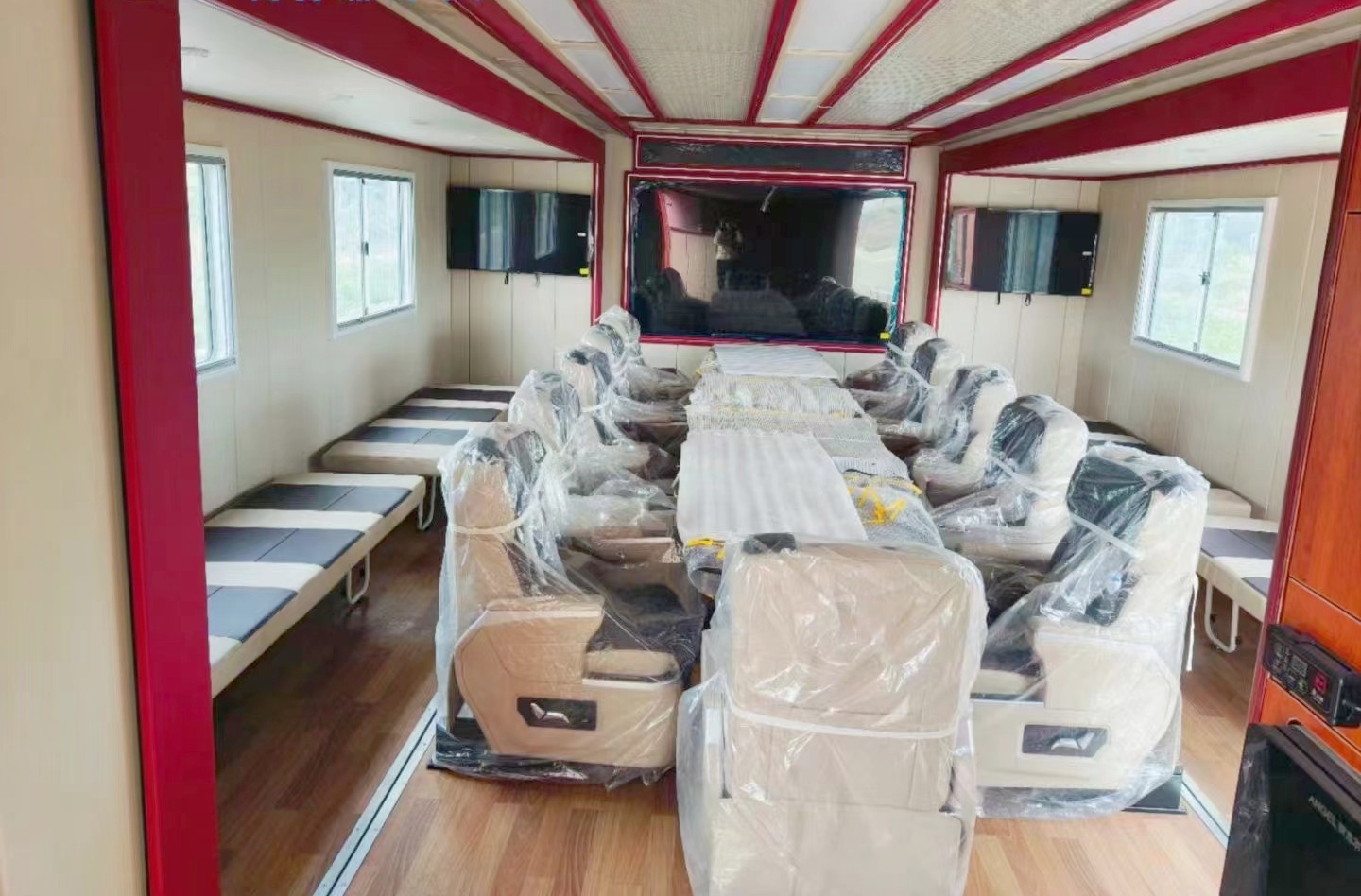

整車從前至后分為原車駕駛室和前后車廂三大部分，警示系統控制及車輛輔助支撐控制和倒車監控顯示屏在駕駛室內；駕駛室上頂裝有長排警燈。
客戶采購消防車前所關心的問題答疑
（1）免費維修方案以及期限？
1、跟蹤服務時間：終身；
2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費；
3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員；
4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？
1、方式：在所在地東風/濟南重汽/五十鈴等技術服務站統一供貨,根據用戶要求或由江南專汽廠方直接發貨；
2、配件只收工本費,不加其他費用。
（3）售后服務方式？
底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？
供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？
購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？
自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？
消防車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由特種車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的消防車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供最好的服務！
